Поставили станок, выровняли на глаз — и через месяц удивляетесь, откуда вибрация и почему резец уводит в сторону. Знакомая история. Всё дело в основании, и клиновые опоры для станка здесь решают больше, чем кажется. Это не просто подкладки под станину. Это механизм, которым оборудование выставляют точно и фиксируют так, чтобы положение не сбилось.

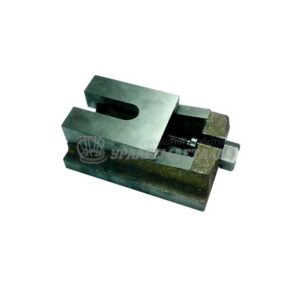

Клиновая опора — два клина, которые двигаются друг относительно друга. Сдвинули — высота выросла. Раздвинули — упала. Движением управляет винт: подкрутил его, и опора поднялась на доли миллиметра.
Дальше её фиксируют. Контргайкой, стопорным винтом — зависит от модели. Главное, чтобы после затяжки настройка держалась. Вибрация — штука настойчивая, плохо затянутая опора «уедет» за пару смен.
Материал обычно чугун. Иногда сталь. Чугун лучше держит статическую нагрузку, сталь — удары. На практике для большинства станков берут чугун.
Их часто путают. А зря, потому что задачи разные.
Клиновая опора — жёсткая. Её дело выставить станок ровно и зафиксировать. Всё. После затяжки она не двигается.
Виброопора — упругая. Внутри резина или пружина. Её задача — гасить колебания, которые идут от станка в фундамент и обратно.
Часто их ставят вместе. Сначала клиновая выставляет, потом виброопора гасит. Или берут комбинированный вариант — там и механизм регулировки, и упругий элемент в одном корпусе.
Считайте нагрузку. Это первое. Вес станка делят на количество точек установки — получают примерную нагрузку на каждую опору. Брать «в притык» не стоит, лучше с запасом. Если станок тяжёлый, а опоры слабые, металл начнёт деформироваться. Сначала это незаметно, потом появится перекос, и вся точность уйдёт.
Дальше — диапазон регулировки. Он показывает, насколько опора может поднять или опустить станок. Если пол неровный, диапазон должен это перекрыть. На ровном фундаменте хватит и небольшого хода. На старом, с выбоинами — нужен запас.
Способ фиксации тоже важен. Чем надёжнее стопор, тем реже придётся подтягивать. Есть модели с контргайкой — простые и надёжные. Встречаются со стопорным винтом — удобнее в регулировке. И с дополнительной фиксацией от проворота. Для станков с сильной вибрацией лучше брать последние.
Материал и покрытие — для сырых цехов и агрессивных сред. Обычный чугун без покрытия там долго не проживёт. Если в цехе влажно или есть пары кислот, нужна опора с защитным слоем — цинкование, окраска, оксидирование.
И последнее — как опора крепится. Анкерные болты, регулировочные винты, клей, раствор. Тут всё зависит от фундамента. Для съёмного станка подойдут регулировочные винты. Для стационарного — анкеры. Если фундамент новый и бетон ещё «дышит», иногда используют раствор.
Если не хочется разбираться с параметрами вручную, посмотрите готовые решения в каталоге — клиновые опоры для станка. Там указаны нагрузка, диапазон регулировки и способ крепления. Этого хватит, чтобы понять, подходит модель или нет.
Опоры ставят под станок в штатных местах. Потом поочерёдно подкручивают, ловят горизонт по уровню. Обычному или лазерному — не принципиально, главное поймать точно. На глаз здесь не работает: перекос в полмиллиметра на длинной станине даёт ощутимую погрешность при обработке.
После выставления фиксируют. Затем проверяют под нагрузкой: не ушло ли положение. Если всё стоит — можно работать.
Есть нюанс, о котором часто забывают. Станок должен «отстояться» после установки. Бетон под опорами даёт усадку, металл «садится». Через сутки-двое стоит проверить горизонт ещё раз и подтянуть, если нужно.
Первая — экономия на количестве опор. Ставят меньше, чем нужно, и нагрузка распределяется неравномерно. Станок вроде стоит, но одна опора перегружена, другая разгружена. Это прямой путь к перекосу.
Вторая — установка на неровный пол без выравнивания. Клиновая опора компенсирует перепады, но не бесконечно. Если разница в высотах слишком большая, диапазона не хватит.
Третья — слабая затяжка. Через неделю станок «поплыл», и никто не понимает почему. Проверять крепёж нужно после первых смен, потом — по регламенту.
Четвёртая — игнорирование вибрации. Если станок вибрирует, одних клиновых опор мало. Нужны виброопоры или комбинированное решение.
Что уточнить перед заказом
Торговый дом «Уралремдеталь» изготавливает и поставляет клиновые опоры для станков. Нужного размера нет в каталоге? Сделаем под заказ — по чертежу или образцу. Работаем с предприятиями по всей России.
Сомневаетесь, какая опора подойдёт? Напишите массу станка и число точек установки — разберёмся вместе.
