Когда редуктор начинает выть или дрожать, механик первым делом думает про подшипники. Но бывает, что подшипники целы, а звук остаётся. И тогда взгляд падает на вал-шестерню редуктора. Этот узел работает в паре: передаёт вращение, держит зубчатую нагрузку и при этом сам вращается в опорах. Если зубья изношены или шейки под подшипники разбиты, редуктор долго не протянет. В «УралРемДеталь» мы изготавливаем такие детали на заказ и знаем, на что обратить внимание при замене.
Материал для вала-шестерни подбирают под нагрузку. Обычно это сталь 40Х — она хорошо цементуется, держит удар и не ломается при переменных нагрузках. Если редуктор работает в тяжёлых условиях, применяют легированные стали: 35ХГСА, 40ХН. Для менее нагруженных узлов может идти сталь 45 с поверхностной закалкой. Главное — не ошибиться с термообработкой. Перекалишь — зубья начнут крошиться. Недокалишь — быстро износятся. Мы подбираем режимы под конкретную деталь и проверяем твёрдость после печи.

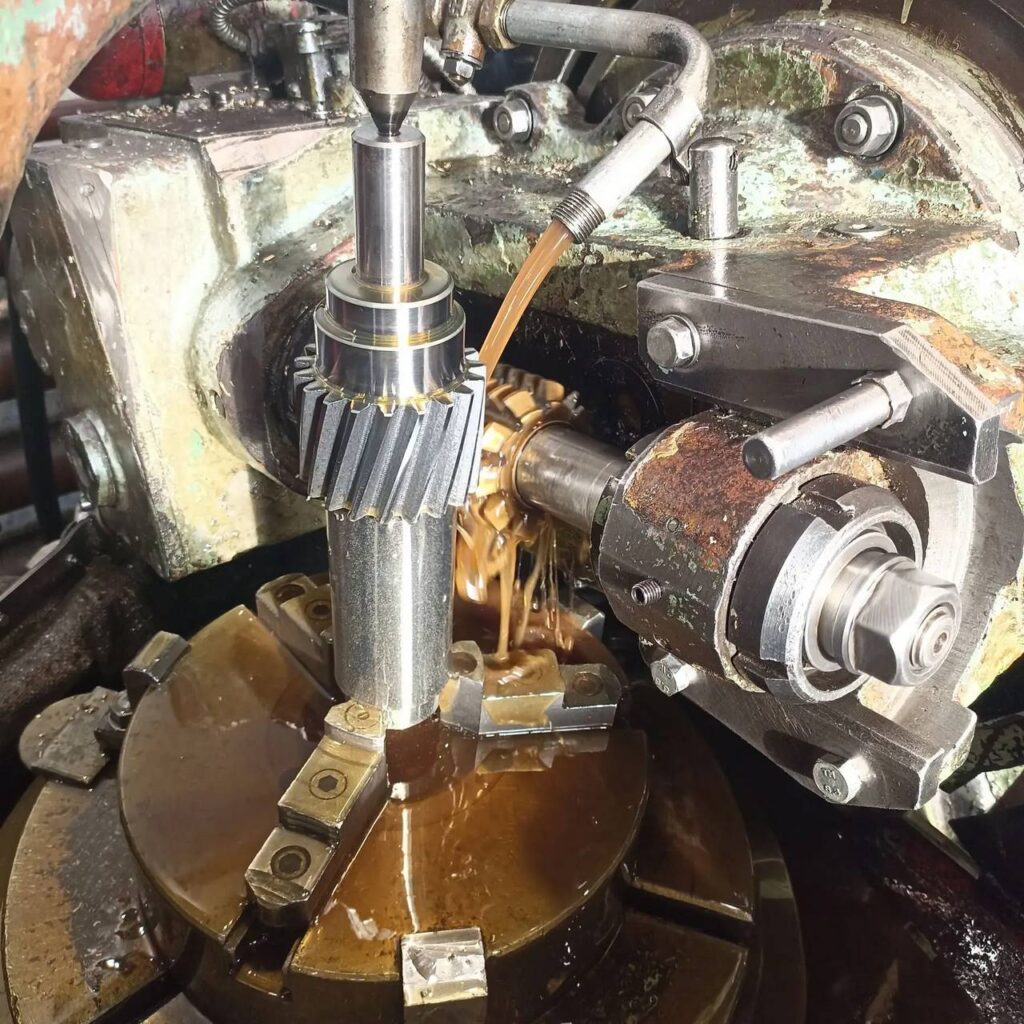

Зубья нарезаем на зубофрезерном станке, контролируем профиль по шаблону. Посадочные шейки шлифуем под подшипник с допуском в сотые доли миллиметра. Готовый вал-шестерню редуктора проверяем на биение в центрах — если деталь «бьёт», редуктор будет вибрировать и шуметь.
После того как зубья нарезаны, деталь отправляется на участок термообработки. Для валов-шестерён, работающих под постоянной нагрузкой, мы часто применяем закалку ТВЧ — нагрев токами высокой частоты. Этот метод даёт твёрдую поверхность на зубьях и шейках, но оставляет сердцевину вязкой. Деталь не становится хрупкой и не ломается при ударных нагрузках. После закалки вал может немного «повести», поэтому обязательно правим его и снова проверяем биение.
На всех этапах изготовления и восстановления мы используем токарную обработку деталей — от черновой обточки заготовки до чистового точения посадочных мест. Именно токарка задаёт базовую геометрию, которую потом доводят шлифовкой.
Частая ошибка — купить похожую деталь и надеяться, что подойдёт. Число зубьев, модуль, угол наклона, посадочные диаметры — всё это должно совпадать с ответной шестернёй. Иначе зацепление будет неправильным, и пара быстро выйдет из строя. Если старой детали нет, а чертёж утерян, мы восстанавливаем геометрию по ответной шестерне — замеряем её и проектируем вал-шестерню заново.
Бывает, что редуктор уже ремонтировали до нас, и там стоят неродные детали. Тогда мы сверяем всё с чертежами завода-изготовителя, если они сохранились. Если нет — работаем по образцу, который сняли с узла. Это кропотливо, но гарантирует, что новая деталь встанет как родная.
Износ зубьев — главный сигнал к замене. Если зуб сточен или выкрошен, наплавка не спасёт — только новая деталь. Если изношены только шейки под подшипники, можно восстановить их наплавкой и шлифовкой, но ресурс будет ниже, чем у новой. Мы всегда обсуждаем с заказчиком: если узел ответственный и работает без остановок — лучше сделать новую. Если нагрузка небольшая и бюджет ограничен — можем восстановить.
При изготовлении валов-шестерен редуктора задействованы сразу несколько типов оборудования. После токарной обработки и нарезки зубьев часто требуется обработка на станке — шпоночные пазы, лыски, резьбовые отверстия на торцах. Всё это делается на фрезерных и сверлильных станках. Такой комплексный подход позволяет получить готовую деталь за один цикл, не отправляя её по разным цехам.
Чаще всего к нам приносят изношенную деталь или её фрагмент. Мы замеряем всё, что сохранилось: диаметры шеек, посадочные места, остатки зубчатого венца. Если деталь сильно разрушена, восстанавливаем геометрию по ответной шестерне или по чертежам, которые подбираем в архивах. Многие заказчики приходят с позициями от старой советской техники — кранов, лебёдок, редукторов, которые давно сняты с производства. Для них изготовление вала-шестерни на заказ становится единственным способом запустить оборудование.
После согласования всех размеров и материала запускаем работу. Срок зависит от сложности, но обычно укладываемся в пару недель. Готовый вал-шестерню редуктора отдаём с паспортом и гарантией. Посмотрите страницу «Шестерни редуктора» — там примеры наших работ. А если нужна консультация, звоните, обсудим.
