Станок вдруг перестал держать обороты. Двигатель тянет ровно, ремень на месте, а шпиндель под нагрузкой сдаёт. Или подача идёт рывками, будто кто-то дёргает каретку за верёвку. Чаще всего виноват фрикцион, а точнее — фрикционный вал на станке, который со временем теряет геометрию и перестаёт передавать момент. Тянет такая поломка до серьёзного ремонта, если вовремя её не заметить. Разберёмся, как понять, что пора менять, и на что смотреть при заказе.
Фрикционный вал — часть многодисковой муфты, которая отвечает за плавное включение шпинделя и переключение скоростей. На нём сидят фрикционные и стальные диски. Одни связаны с ведущим валом, другие — с ведомым. Когда механизм сжимает пакет, диски прижимаются друг к другу и начинают вращаться вместе.
Вал здесь — несущий элемент. Он держит весь пакет, передаёт момент и обеспечивает точное положение дисков относительно друг друга. Если геометрия вала нарушена, диски прилегают неравномерно. Диски проскальзывают, станок теряет мощность.
Первый сигнал — пробуксовка. Двигатель работает, а шпиндель не держит обороты под нагрузкой. Токарь включает подачу — суппорт идёт рывками. Фрезеровщик даёт нагрузку — шпиндель замедляется. Это первые звоночки.
Второй признак — рывки при включении. Механизм как будто задумывается на секунду, потом резко схватывает. Так ведёт себя пакет, в котором диски прилегают неравномерно.
Третий — посторонний шум. Гул, скрежет или стук при переключении. Он появляется, когда диски идут с перекосом, а вал не держит их ровно.
Четвёртый — нагрев. Коробка скоростей становится горячей после недолгой работы. Значит, смазка не справляется, а прилегание дисков нарушено.
Пятый — люфт. Если пакет «гуляет» на валу, диски не прижимаются как надо. Люфт проверяется рукой при разборке, а лучше — индикатором.

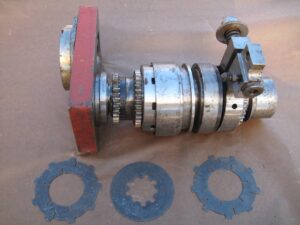

Разобрали фрикцион — и картина проясняется. Диски могли просто стереться, и тогда их меняют, а вал оставляют. Но если на валу видны следы износа, дело серьёзнее.
На что смотреть:
Если вал «повело» или шлицы стёрты, менять диски бессмысленно. Новый пакет быстро придёт в негодность на кривом валу.

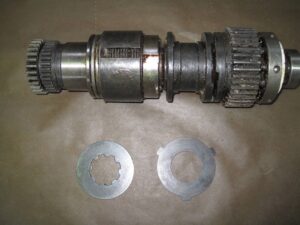

Фрикционные диски со временем стираются, на них появляются риски и следы перегрева. Стальные могут посинеть от температуры и покоробиться. В таком состоянии пакет подлежит замене. Иногда меняют только фрикционные диски, но если стальные повело — придётся ставить весь комплект.
Вал и диски работают в паре. Изношенный вал «съедает» новые диски, а разбитый пакет добивает вал. Поэтому при ремонте фрикциона проверяют и то, и другое.
Главная причина — перегрузки. Работа на предельных режимах, обработка твёрдых материалов без снижения подачи, резкие перепады нагрузки. Всё это бьёт по валу через пакет дисков.
Вторая — плохая смазка. Фрикцион работает с трением, масло здесь расходуется быстрее, чем в других узлах. Если его вовремя не менять, металл работает по металлу, и детали изнашиваются за считанные месяцы.
Третья — неправильная сборка. Если пакет выставлен с перекосом, нагрузка концентрируется на узкой площадке. Вал получает неравномерный износ, диски выкрашиваются.
Четвёртая — естественный износ. Даже при идеальном обслуживании деталь со временем теряет геометрию. Ресурс зависит от материала и режима работы.
Первый шаг — найти маркировку на старой детали. Она обычно выбита на торце вала. Если номер читается — задача решается по каталогу: та же позиция встанет без доработок.
Если маркировки нет, переходят к замерам. Нужны длина вала, диаметры посадочных шеек, число и тип шлицев, размеры шпоночных пазов, посадочные размеры под диски. По этим данным подбирают аналог или изготавливают новую деталь.
Отдельно уточняют материал и твёрдость. Вал работает под нагрузкой, и экономия на стали обернётся быстрым износом.
Посмотреть готовые позиции можно в разделе фрикционный вал — там же есть фрикционные диски и муфты в сборе. Если нужного типоразмера нет, деталь изготовят под заказ по чертежу или образцу.
Что уточнить перед заказом
Процесс зависит от конструкции станка. В одних моделях фрикцион стоит в коробке скоростей, в других — в фартуке или приводе ускоренного хода. Чтобы добраться до вала, часто нужно частично разобрать узел.
При сборке важно соблюдать порядок укладки: фрикционные и стальные диски чередуются. Не перепутать направление шлицев. После сборки отрегулировать механизм включения, чтобы сжатие было равномерным.
Если опыта нет, лучше доверить работу специалистам. Неправильная сборка приводит к перекосу, перегреву и выходу из строя всего фрикциона — а это уже другой ремонт и другие деньги.
